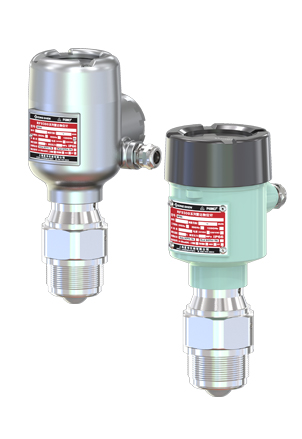

    調頻連續波雷達物位計

    RF93120調頻連續波雷達物位計是我公司生產的120G調頻連續波雷達物位計，120GHz-130GHz FMCW雷達產品(也稱THz太赫茲雷達)，由于它采用比Ku波段雷達的頻率更高的THz波段，在遠程目標探測、強煙霧粉塵環境下，遠距離成像、多光譜成像等方面有重要的應用，且能夠探測比微波雷達更小的目標和實現更精確的定位，具有更高的分辨率和更強的保密性。

    產品特點
    1、120GHz-130GHz調頻波雷達，應用于工業測量領域的太赫茲雷達
    2、10GHz較大調頻掃描頻率寬度，應用面廣
    3、320×240dot TFT彩色液晶顯示，操作方便，界面友好
    4、支持標準 HART、MODBUS協議
    5、支持上位機設置軟件、手機APP、LCD鍵盤模組、罐旁表等多種操作和組態方式
    6、24VDC、220VAC兩種供電機型
    7、通過石英玻璃隔溫可適用于1000℃的高溫工況
    8、簡單的安裝結構，適應現場安裝形態
    選型資料 聯系我們
    技術參數

    發射頻率：120GHz～130GHz，調頻掃描頻率寬度10GHz

    測量范圍：0～150m

    測量分辨率：0.008m

    示值最大允許誤差：±2mm

    波束角：0.7°（帶透鏡天線罩）

    使用介電常數范圍：1.0～100，介質黏度＜1000cp

    供電電壓：24VDC，兩線制（可選220VAC）

    通信協議：HART、MODBUS

    信號輸出：4～20mA(with HART/MODBUS）

    電纜入口：?NPT1/2或M20×1.5

    推薦線纜：AWG18或0.75mm2

    現場操作/編程：4按鍵 可配置上位機設置軟件/或Wi-Fi/BT＋手機APP應用/或SIMBA罐旁表

    過程溫度/濕度：-60～200℃/≤99%RH; -60～1000℃ （配天線散熱管/石英隔離法蘭盤）

    天線類型：透鏡天線，PTFE/PEEK/PE，可配透鏡天線護罩/防腐型天線/天線散熱管/石英隔離法蘭盤

    外殼材質：鋁合金或不銹鋼

    控制輸出：1路，24VDC,5A繼電器；可配置報警范圍控制

    故障輸出：4mA、22mA和20.5mA（可設置）

    過程壓力：-1～5MPa; -1～32MPa（配石英隔離法蘭盤）

    防護等級：IP66

    防爆標志：Ex ia/db IIC T4···T6 Ga/Gb

    安裝方式：M56x2螺紋/DN50法蘭安裝
