    高溫高壓雙色玻璃板水位計

    UB-GS型高溫高壓雙色玻璃板水位計是用于公稱壓力≤42MPa 的蒸汽鍋爐汽包或其它壓力容器水位監測的直讀式儀表。它是在總結國內外生產透射式水位計優點的基礎上新研制的長窗式高壓玻璃板水位計，該產品鋼制承壓元件采用優質耐熱鋼鍛制而成，承壓玻璃采用高強度、耐高溫的鋁硅玻璃并襯以云母片，具有很強的抗震性、耐沖擊性和耐腐蝕性。

    產品特點
    1.觀測單窗長，窗口布置合理，可兩排錯開排列無盲區顯示，汽紅水綠，雙色液位顯示清晰。
    2.光源采用紅、綠色 LED 發光二極管特制的冷光燈源，光色正，配有專用的變壓調光器，可以改變光源的亮度，使紅、綠顏色醒目，用戶只需接入 220VAC 電壓即可，而且燈管發光均勻，能耗低（比以前的普通燈管節能約10 倍），壽命長（壽命約為普通白熾燈的100 倍），安全、節能、環保。
    3.可帶自沖洗功能：在水位計的本體頂部設計了一個冷凝罐，罐體導管與觀測窗口上部相通構成回路，當飽和蒸汽流經冷凝器時，大量的冷凝水源源不斷地順著窗口表面自動沖洗觀察窗，將觀察窗口云母上的污垢自動沖洗干凈，從而延長水位計的維護間隔時間及使用壽命。
    4.無盲區水位計是在上述優點基礎上，研制出在一塊表體上并列錯開設置兩排窗口，通過光學原理轉換達到在水位計正前方±3°角范圍內觀看水位計的兩排窗口，可同時觀察到兩窗口紅綠變化情況，且紅綠分明、界面清晰，并可在水位計可視范圍內無盲區連續監視。
    5.UBGS 型系列水位計的本體采用優質鋼材鍛制而成，具有很好的熱強性，耐腐蝕性，且不易變形。
    6.水位計自帶閥門，且上閥、下閥都設計有安全自鎖保護裝置，當玻璃板意外損壞時，保護鋼球在容器內壓的作用下自動密封通道，可有效阻止容器內液體外噴，保障現場人員的安全。
    選型資料 聯系我們
    技術參數

    法蘭標準：HG/T 20592、HG/T 20615，或用戶指定

    安裝中心距：L=600，670（或用戶指定）

    公稱壓力：PN≤42MPa

    設計溫度： t≤550℃

    閥門自鎖壓力：P≥0.3MPa

    型號

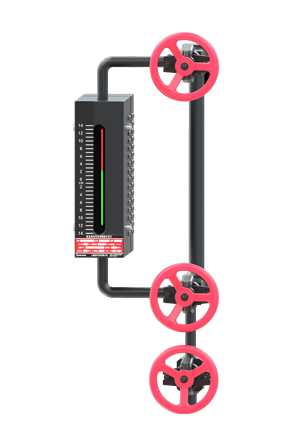

    UB-GS10

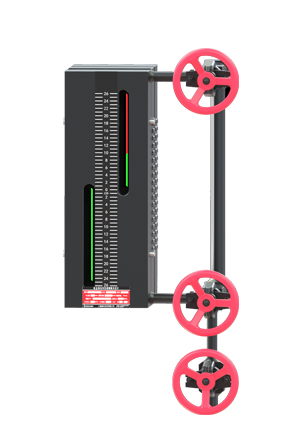

    (UB-GSW10)

    UB-GS16

    (UB-GSW16)

    UB-GS25

    (UB-GSW25)

    UB-GS42

    (UB-GSW42)
    公稱壓力（MPa) 10 16 25 42
    飽和溫度下最高工作壓力(MPa) 6.3 11 16 22

    工作溫度（℃）

    		 315 315 345 375
    接口形式 用戶指定 <常用焊接或法蘭連接（常用焊接接管￠28×4、￠42×6）>
    中心距 L=600mm，L=670mm或按用戶需求訂制
    顯示窗數 1（2） 3（3） 3（5） 3（7）
    可視范圍 255（510） 430(355) 346(452) 295(466)

    外形尺寸

    （mm)

    		 1050×400×550

    (1050×430×550)

    1050×400×550

    (1050×470×570)

    1050×400×550

    (1050×470×600)

    1050×400×550

    (1050×470×600)
    凈重 85(120) 90(130) 90(140) 130(140)
    照明光源 特制冷光源（功率＜40W），輸入電源：220VAC，輸出電源：12VDC
    監視方式 就地正前方目視，或彩色工業電視遠程監視
    注：表格中括號內數據是指選型為無盲區型號時所對應的數據，如：UB-GSW25為五窗無盲區，此無盲區是指可視長度范圍內無盲區顯示。用戶如有特殊要求可在訂貨時說明
    文件下載
    UB-GS系列高溫高壓雙色玻璃板水位計操作手冊2023版(4)資料下載
